如何使用矢量网络分析仪测量无源天线

如何使用矢量网络分析仪测量无源天线

一、引言

在无线通信系统中，天线作为信号传输的媒介，其性能的好坏直接影响到整个系统的通信质量。因此，对天线进行精确的测量和评估显得尤为重要。矢量网络分析仪作为一种高性能的测试设备，具有高精度、高效率的测量特性，广泛应用于天线的测量和评估中。本文将详细介绍如何使用矢量网络分析仪测量无源天线，并深入探讨其测量原理、步骤、注意事项以及优化策略等方面，以期为工程师和技术人员提供有益的参考。

二、矢量网络分析仪概述

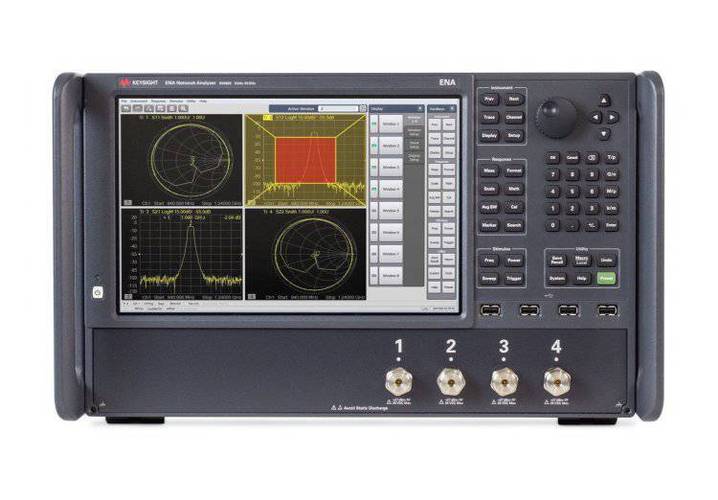

矢量网络分析仪是一种能够测量射频微波电路网络参数的仪器，通过发送射频信号到被测电路并接收反射和传输信号，分析得出电路的S参数。S参数描述了电路在不同频率下的传输、反射等特性，是评估电路性能的重要指标。矢量网络分析仪具有广泛的频率范围、出色的动态范围和测量精度，能够覆盖从低频到高频的广泛频段，为射频微波电路的测量和评估提供全面、准确的测试数据。

三、无源天线测量原理

无源天线是指没有内置电源或其他有源器件的天线，其性能主要受到天线结构、材料、尺寸等因素的影响。在测量无源天线时，我们主要关注其增益、方向图、驻波比等性能指标。这些指标可以通过测量天线的S参数（如S11、S21等）来间接得出。

四、使用矢量网络分析仪测量无源天线的步骤

准备工作

（1）检查矢量网络分析仪的电源、网线等连接是否正常，确保仪器处于正常工作状态。

（2）根据待测天线的频率范围，选择合适的测试频段和测量参数设置。

（3）准备好待测天线及其支架、连接线等辅助设备。

安装和连接

（1）将待测天线安装在支架上，并确保其固定牢固。

（2）使用连接线将天线的输入端口与矢量网络分析仪的输出端口相连。注意连接线的长度和类型应与待测天线的频率范围相匹配。

（3）根据需要，可以在天线和矢量网络分析仪之间添加衰减器、耦合器等辅助设备，以调整信号的幅度和相位。

参数设置

（1）在矢量网络分析仪上设置起始频率、终止频率、扫频点数等参数。这些参数的设置应根据待测天线的频率范围和测试需求来确定。

（2）设置测量模式为S参数测量，并选择需要测量的S参数（如S11、S21等）。

（3）根据测试需求，设置其他相关参数，如输入功率、扫描时间等。

开始测量

（1）启动矢量网络分析仪的扫频测量功能，开始测量天线的S参数。

（2）在测量过程中，注意观察矢量网络分析仪的显示界面，确保测量过程正常进行。

（3）根据需要，可以保存测量数据以供后续分析。

数据分析

（1）使用矢量网络分析仪自带的软件或第三方软件对测量数据进行处理和分析。

（2）根据测量数据计算天线的增益、方向图、驻波比等性能指标。

（3）对测量结果进行解读和评估，判断天线性能是否符合设计要求或满足应用需求。

注意事项

（1）在测量过程中，要确保矢量网络分析仪和被测天线处于稳定的环境条件下网络分析仪使用步骤，避免温度变化、电磁干扰等因素对测量结果的影响。

（2）在连接天线和矢量网络分析仪时，要注意连接线的长度和类型对测量结果的影响。尽量选择长度适中、类型匹配的连接线。

（3）在测量过程中如何使用矢量网络分析仪测量无源天线，要注意观察矢量网络分析仪的显示界面和指示灯等信息，确保测量过程正常进行。

（4）在测量完成后，要及时保存测量数据并关闭矢量网络分析仪的电源和网线连接等设备。

五、优化策略

提高测量精度

（1）使用更高精度的矢量网络分析仪进行测量。

（2）优化连接线的长度和类型，减少信号传输过程中的损耗和干扰。

（3）在测量过程中采取多次测量取平均值的方法，提高测量结果的稳定性和可靠性。

扩大测量范围

（1）使用具有更宽频率范围的矢量网络分析仪进行测量。

（2）通过添加衰减器、耦合器等辅助设备，调整信号的幅度和相位范围，以适应不同频率范围的天线测量需求。

提高测量效率

（1）采用自动化测量软件和设备，减少人为干预和操作时间。

（2）优化测量流程和步骤，减少不必要的等待时间和重复操作。

（3）对测量数据进行自动化处理和分析，提高数据处理效率和准确性。

七、测量过程中的细节与技巧

校准：

在进行任何测量之前如何使用矢量网络分析仪测量无源天线，首先需要对矢量网络分析仪进行校准。校准是确保测量准确性的基础步骤，可以消除仪器内部误差和外部环境的影响。

校准过程中，需要按照仪器说明书的要求进行操作，确保连接线缆和接头的连接正确且稳定。

天线放置：

天线的放置位置和姿态对测量结果有很大影响。应确保天线放置在空旷、无遮挡的环境中网络分析仪使用步骤网络分析仪使用步骤，并尽量远离其他电磁辐射源。

在测量过程中，应保持天线姿态稳定，避免晃动或移动，以确保测量结果的准确性。

扫描点数与扫频时间：

扫描点数和扫频时间的设置会影响测量的精度和效率。过多的扫描点数会增加测量时间，但可以提高测量精度；过少的扫描点数则可能导致测量结果不准确。

在实际测量中，应根据需求合理设置扫描点数和扫频时间，以达到最佳的测量效果。

信号源的稳定性：

矢量网络分析仪的信号源稳定性对测量结果有很大影响。在测量过程中，应确保信号源的输出稳定、可靠，避免因信号源波动导致测量结果不准确。

数据记录与分析：

在测量过程中，应实时记录测量数据，包括S参数、增益、方向图等性能指标。同时，还需要对测量数据进行深入分析，了解天线的性能特点和潜在问题。

对于重要的测量数据，应进行保存和备份，以便后续分析和对比。

八、优化测量的建议

选择合适的测量频段：

根据待测天线的频率范围选择合适的测量频段。避免在超出仪器测量范围或天线工作频率范围外进行测量，以保证测量结果的准确性。

使用高质量的连接线：

选择质量高、性能稳定的连接线进行测量。避免使用劣质连接线导致的信号损耗和干扰问题。

定期进行仪器维护：

定期对矢量网络分析仪进行维护和保养，确保仪器处于最佳工作状态。这包括清洁仪器表面、检查连接线、更新软件等操作。

学习使用高级功能：

矢量网络分析仪通常具有多种高级功能，如时域门功能、频率偏置测试功能等。学习并使用这些功能可以进一步提高测量精度和效率。

结合仿真软件进行验证：

在进行实际测量之前，可以使用仿真软件对天线进行仿真分析，预测其性能特点。通过与实际测量结果进行对比，可以验证仿真软件的准确性并优化测量方案。

九、总结与展望

使用矢量网络分析仪测量无源天线是一项复杂而重要的任务。通过合理选择测量频段、使用高质量连接线、定期进行仪器维护等措施，可以提高测量精度和效率。同时，结合仿真软件进行验证可以进一步优化测量方案并提高测量结果的可靠性。未来，随着技术的不断发展，矢量网络分析仪的测量精度和功能将会得到进一步提升，为天线测量和评估提供更加全面、准确的测试数据支持。
