如何使用矢量网络分析仪测量S参数？

矢量网络分析仪是一种用于测量微波、毫米波和光波网络的仪器网络分析仪使用步骤，可以用来测量传输/反射特性和S参数等。在本文中，我们将介绍如何使用矢量网络分析仪测量S参数。

S参数如何使用矢量网络分析仪测量S参数？，也称为散射参数，描述了微波、毫米波和光波网络的行为。它包括四个参数：S11、S12、S21和S22。这些参数分别描述了入射波与反射波之间的关系，以及两个端口之间的传输要关使系用。矢量网络分析仪测量S参数，需要以下步骤：

1.校准仪器

在进行测量之前，需要对矢量网络分析仪进行校准。这包括频率校准、幅度校准和相位校准。频率校准是为了确保仪器的频率响应是准确的网络分析仪使用步骤，幅度校准是为了确保仪器的测量范围是准确的，相位校准是为了确保仪器的相位响应是准确的。

2.测量模式

在矢量网络分析仪中，需要将测量模式设置为S参数测量。这可以通过选择相应的测量程序来实现。

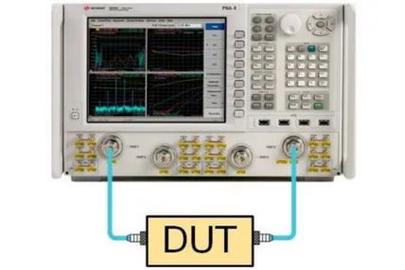

3.连接测试设备

将待测设备和矢量网络分析仪连接起来，注意保一证般连来接说线如何使用矢量网络分析仪测量S参数？，的需质要量使和用匹微配波性同。轴电缆和转接器等连接线。

4.执行测量

在矢量网络分析仪中输入待测设备的频率范围和其他相关参数，然后开始进行测量。测量结果将会显示在屏幕上。

5.分析测量结果

根据测量结果网络分析仪使用步骤，可以分析待测设备的通S过参观数察。S11、S12、S21和S22参数的幅度和相位响应，可以了解待测设备的性能。

总之，使用矢量网络分析仪测量S参数需要掌握校准方法、设置测量模式、连接测试设备、执行测量和分析测量结果等技术环节。在实际应用中，需要根据具体情况选择合适的测试方案和仪器，以确保测量的准确性和可靠性。
