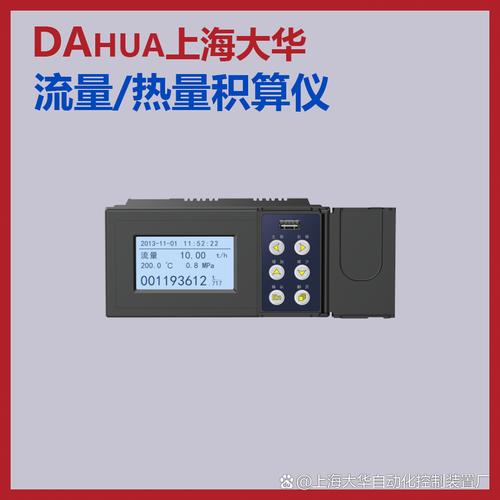

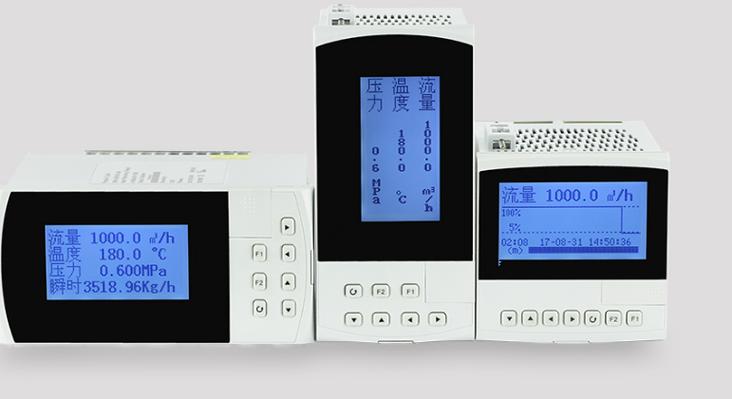

FX1100系列流量/热量积算仪
FX1100系列流量/热量积算仪
产品概述：
流量积算仪是一款融合了流量补偿、计量管理和贸易结算功能的多功能仪表。它能够适配多种流量传感器，实现对于多种流量介质的体积流量、质量流量和热量的精确测量。此外，该仪表还兼容标准的-RTU通讯协议德国进口流量积算仪fi-100系列，并支持多种网络连接方式。
信号：
流量信号支持4至20毫安的电流输入以及频率输入。电流输入部分，可配备一组24伏直流电源；而频率输入部分，则可选择提供一组24伏直流或12伏直流电源。
压力与温度信号支持4至20毫安的电流输入，兼容Pt100、K型、T型、E型热电偶，同时配备一组24伏直流电源。在作为热量计应用时，可接入两个温度信号。
变送输出功能包括：将瞬时流量、瞬时热量、差压、温度以及压力等参数转换为1路4至20毫安的模拟量信号输出。
流量传感器
提倡使用各类流量控制设备，包括但不限于标准孔板如法兰取压孔板、角接取压孔板、D和D/2取压孔板，以及标准喷嘴如喷嘴、长径喷嘴、文丘里喷嘴，还有标准文丘里管如铸造收缩段、机械加工收缩段、粗焊铁板收缩段。此外FX1100系列流量/热量积算仪，还有V锥型流量计、通用差压流量计、脉冲输出流量计、电流输出流量计（包括4-20mA型的涡街流量计、电磁流量计、线性流量计），以及弯管流量计和质量流量计。
通用差压流量计的流量系数K可经两种途径得出：一是仪表内部的计算，二是用户自行设定。若K系数由用户设定，则该系数可进行分段配置，且最多可分设至十段。
差压流量计，如孔板或喷嘴等设备，具备两种不同的开方计算方式：一种是仪表直接进行开方运算，另一种则是通过传感器来完成开方处理。
脉冲输出流量计的流量系数K可分段设置FX1100系列流量/热量积算仪，最多可设10段。
适用介质
本设备适用于过热蒸汽、饱和蒸汽、用户特有介质、人工煤气、多种混合气体、常规气体、单一气体、普通液体以及水等多种介质。
贸易结算
密码：提供供方、需方双重密码，保证贸易结算安全。
自动换算：提供单位自动换算功能，方便用户使用。
实时监控数据若显示流量数值低于预设的小流量门槛，设备将自动启动补足机制，并依据既定的小流量补足比例德国进口流量积算仪fi-100系列，对流量进行累积性调整。
若实际流量数值超出既定标准，仪表将自动启动累计计算机制，依据超限补足的百分比进行相应的调整。
停电补足：记录仪表断电后又重新上电期间损失的累积量。
流量报表：同时记录流量月报、日报信息。
热量报表：同时记录热量月报、日报信息。
补偿公式
根据GB/T2624-2006（-2003）标准，需计算节流式流量计的流出系数C以及可膨胀性系数ε。
气体压缩系数Z依据雷德利克-孔（-Kwong）方程计算。
依据IAPWS-IF97公式计算过热蒸汽、饱和蒸汽的密度。
天然气物性参数依据SY/T6143-2004标准执行。
实时数据记录
同时记录流量（热量）、温度、压力、差压（频率）等瞬时量。
可记录间隔，时间可选为1分钟、2分钟、5分钟、10分钟、20分钟、30分钟或60分钟。
通讯组网
标准串行通讯接口：RS485。
本设备兼容规范化的RTU通信协议德国进口流量积算仪fi-100系列，并能支持各类数据传输，包括百分比、工程量、累计量等。不仅兼容本公司自研的数据管理平台，还能与iFix、组态王、MCGS、力控等广泛使用的专业组态软件相配合，无需额外安装特定驱动程序。
支持GPRS远程通讯。
