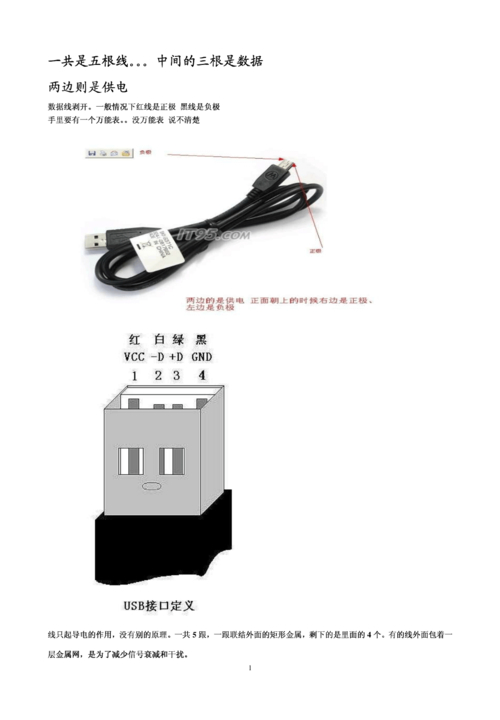

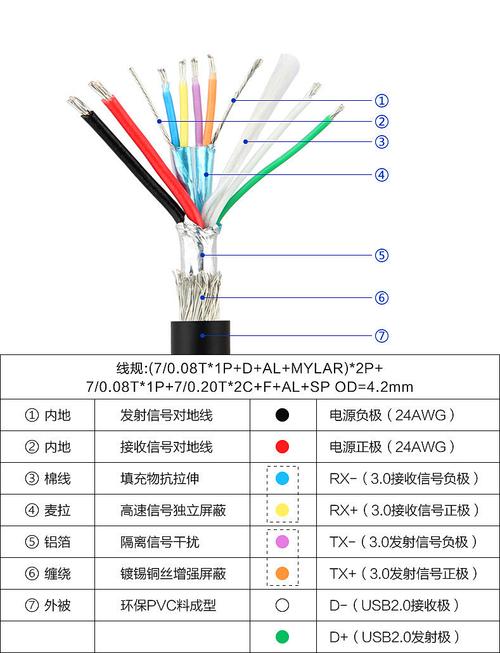

万能手机数据线接线图一共是五根线。。。中间的三根是数据两边则是供电数据线剥开。一般情况下红线是正极黑线是负极手里要有一个万能表。。没万能表说不清楚线只起导电的作用, 没有别的原理。一共 5跟, 一跟联结外面的矩形金属, 剩下的是里面的 4个。有的线外面包着一层金属网, 是为了减少信号衰减和干扰。 1 数据线一般只需要4 根一对电源线一条发送一条接受就可以完成所有的传输(双工模式)各式各样的数据线只是做的接口(适应各种产品)不一样里面线路原理都是一样的,具体传输数据是看他们通信协议规定的(比如说怎么传怎么接受, 一次传多少之类的) 电源线是给远程设备供电的一步一步教你找手机连电脑用的 USB 线描述:电脑 USB 接口蕊片电路图图片: 描述:手机的 D+D- 电路图图片: 2 描述: USB 实物线图片: 首先同大家讲解散一下手机 USB 数据线和电脑数据线的工作原理. (A) 手机 USB 数据线的工作原理及分类: 串口数据线( 口)由于其天生的缺陷(指 RS232 通讯标准的限制) ,数据线传输时无法达到较高的速度,而 USB 线则可以实现高速下载,因此手机数据线接法, 口类型向 USB 口类型演替。而且其拔插也不如 USB 口方便(用过的 XDJM 应该都有体会,还要跑主机后面去拔插! !难受啊!) ,同时由于笔记本电脑很少带串口,因 口类型的线几乎不能直接在笔记本电脑上用起来, 这也使得其逐渐被淘汰掉。 USB 接口是目前的主流,优点是便捷、高速,而且通用性强,几乎可以在所有的电脑上使用起来。 USB 接口数据线根据其是否带 IC 芯片可大致分为三类: 不带 IC;带 IC; 特殊芯片。 1 、不带 IC ,亦称为直通线:没有中央控制芯片万能手机数据线接线图.doc,必须插上手机电脑才认线,这类线无法实现“刷机”功能,但其他功能基本上可以实现,如传图铃、上网等数据传输功能。典型型号: 三星 CDMA 系列、 D500 系列; 摩托罗拉 E398 系列;诺基亚 DKU -2; NEC N720 系列;西门子 65 系列等等。 2、带芯片: 带中央控制芯片, 普通芯片的型号为 2303 、 2101 、 3116 , 不用插手机电脑也会认线, 由于一个 IC 的价格是十多元, 因此价格肯定比直通线要贵,这就是为什么每条线的价格不一样,而且还贵很多的原因。带芯片的数据线工作原理就是将 USB 口,把 USB 接口转换成串口在电脑上显示。这类线基本上都可以实现“刷机”的功能。典型型号: 三星 E638 系列、 D418 系列; NEC N610 系列; 3 西门子 25 系列、 55 系列;索爱手机数据线;松下手机数据线;联想手机数据线等等。 3 、带特殊芯片或双芯片:非普通的大众化芯片,专用的特殊型号芯片如: DKU -5、 CA - 42、 DCU - 11 等等,这类数据线的价格要比带单芯片的更高。从功能来分类:上网线;刷机线;同步线;充电线;多功能线。 1、上网线: 只能用来 GPRS 或 CDMA 1X 上网。典型型号: V730 系列; V688 系列;小灵通系列。 2 、刷机线:只能用来升级刷机。典型型号:明基 S700 ;升级解锁一线通。 3 、同步线:用来传输电话本;图片铃声;短信;多媒体资料等,当然手机数据线接法,部分是双向传送,部分仅支持单向传送。此类数据线比较普遍。 4 、充电线:一般是上网线或同步线再加一个 USB 充电功能,比较实用方便, 上网和群发短信必备的功能。还可以细分为带充电和带充电开关两种, 前者一插上就充电, 后者有一个小开关, 可以控制是否充电。当然带充电开关的档次最高,价格也比较贵。推荐类型: CDMA 上网系列;西门子 3508 系列。 5 、多功能线:同时支持上网、同步、刷机、充电等 2 项或 2 项以上的功能,新上市三星的线还配了双接口, USB 同步上网;串口刷机。(B) 电脑 USB 的工作原理: 1. 电脑 USB 设备的加载过程:当 USB 设备接入 hub 或 root hub 后,主机控制器和主机软件(host & host ) 能自动侦测到设备的接入。然后 host 读取一系列的数据用于确认设备特征,如 ID手机数据线接法, ID, 工作方式,电源消耗量等参数。之后主机分配给外设一个单独的地址。地址是动态分配的, 各次可能不同。在分配完地址之后对设备进行初始化,初始化完成以后就可以对设备进行 IO 操作了。 数据据输类型: 为了实现 USB 的通用性,满足多种不同类型的数据要求,USB 协议提供了4 种数据传输方式万能手机数据线接线图.doc, 即批量传输(Bulk ), 控制传输( ),
