当电线电缆的内部出现断线故障时，由于外部绝缘皮的包裹，使断线的确切位置不易确定，所以我们需要找出有断点的一根电线，然后就可以找到确切的断点了。下面给大家介绍几种判断电线电缆断点的最新检测方法，将这一难题轻松解决，以供大家参考学习！
如图，如果一条电线AB上有一处断的地方，怎样快速找到断点？
可以先找到AB的中点C，测量AC和BC是不是通，如果AC不通，说明断点在AC之间，然后再找到AC的中点D，分别测量AD和CD之间是否通电，如果AD不通，说明断点在AC之间，再找到AD的中点E，分别测量AE和DE之间是否通电……这样，经过n次的测量，就可以把断点确定在线长的n 21 范围之内。
下面给大家介绍几种准确快速测出电线电缆断线点的测量方法：
电线电缆的测试方法如上图所示分为三种：第一种是无损伤电线电缆的检测方法、第二种是有损伤电线电缆的检测方法、第三种是使用仪器检测方法。
第一种是无损伤电线电缆的检测方法

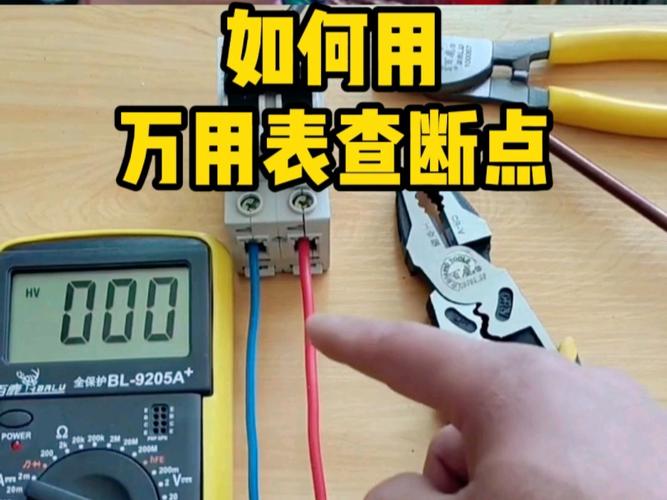

1、使用数字万用表检测法：
PS：数字万用表除了可以进行电压、电流、电阻、电容和晶体管等基本参数的测量外，还可以通过变通使用，使其功能得到进一步拓展，达到一表多用的目的。用数字万用表检测电线电缆断点的具体方法：
首先要把有断点的电线（电缆）一端接在220V市电的火线上，另一端悬空。将数字万用表拔至AC2V挡，从电线（电缆）的火线接入端开始，用一只手捏住黑表笔的笔尖，另一只手将红表笔沿导线的绝缘皮慢慢移动，此时显示屏显示的电压值大约为0.445V左右。当红表笔移动到某处时，显示屏显示的电压突然下降到0.0几伏（大约是原来电压的十分之一）用手机探测电线的方法，从该位置向前（火线接入端）的大约 15cm处即是电线（电缆）断点所在。
用此法检查屏蔽线时用手机探测电线的方法，如果仅仅是芯线折断而屏蔽层没断，那么该方法不能使用。
2、使用感应式电笔检测检测法：
以下方法只适用于没有屏蔽层的各种电缆：感应试电笔（就是带着一个电子表似的屏幕，可以检测电压和通断的那种）。首先排除断点电缆周围的电缆有电源，然后将有断点的电缆接在火线上，将电笔垂直于导线，按住“感应断点测试”按钮在导线上向前缓慢移动，等试电笔检测的交流信号出现突然消失时，即可判断断点在该检测点处，误差最多不超过10cm。
需要注意的是：断点电线周围的电缆不能带有电源。另外要提醒的是，此法不是万能，短电缆效果明显，电缆越长越糟糕，是在没有电缆测断仪的情况下因陋就简的方法。
3、折线检测法
把有断点的电线一端接万用表的黑表笔教你几招快速测出电线电缆断点的最新检测方法!!，另一端接红表笔。万用表打在电阻*200 欧档。在最有可能断线的地方（比如经常弯曲点）来回折弯。如万用表显示忽通忽断时，此处即为断点。还不能判断，则需从电缆的一端开始折弯，直到找到断点。 此法适用于较短的电缆。
第二种是有损伤电线电缆的检测方法
1、针刺检测法
在断线电缆上分段插入钢针，用万用表测量钢针到电缆端头的通断，以判断电缆的断点。正常情况下不建议使用，因为会破坏绝缘层，很容易在后期的电缆使用中，造成其他的问题，尤其是在湿度较大的环境中。这种方法是利用电缆的通断来排查电缆的断点所在。
2、拉拔电线检测法
用老虎钳拉拔电缆端头的断线，如断点在电缆端头附近，则绝缘皮很容易拉断。此法用于断点在电缆端头的附近，例如行车控制按钮电缆。
第三种是使用仪器检测方法

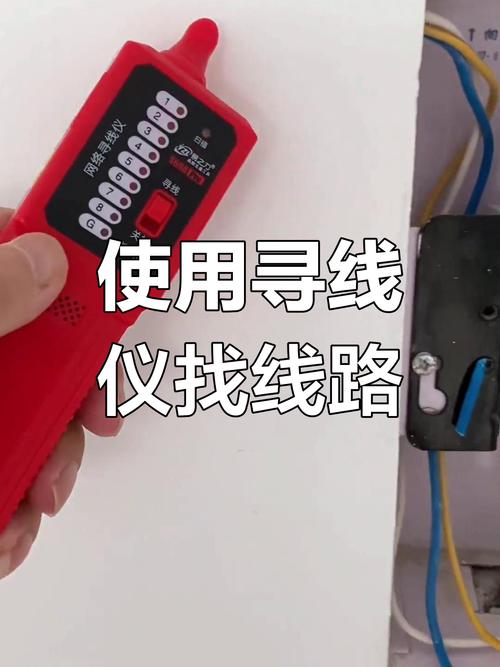

1、音频探测仪：可探测地下电缆径路及大致故障点；电缆故障遥
2、测仪：可探测电缆的全长和电缆芯线的断、短路故障点。
绝缘电阻的正确测量
在使用兆欧表时，自身会产生很高的电压，由于测量对象通常为电气设备，所以必须正确使用，否则将造成安全事故或设备事故。如何用兆欧表正确测量绝缘电阻。
一、准备工作
在使用前要做好以下准备：
1.必须切断被测设备电源，并对地短路放电，不允许在设备带电的情况下进行测量。
2.对那些可能感应出高电压的设备，必须消除这种可能性后，才能进行测量。
3.注意被测物表面需保持清洁，减小表面电阻，确保测量结果的正确性。
4.应检查兆欧表是否处于正常状态，主要检查其"0"和"∞"两点。即摇动手柄，使电机达到额定转速，在短路兆欧表时指针应指在"0"位置，而开路时指针应指在"∞"位置。
5.注意平稳、牢固地放置兆欧表，且远离较大电流导体及强磁场。
二、正确测量
在测量时，要注意兆欧表的正确接线，否则将引起不必要的误差。兆欧表的接线柱有三个：一个为"L"，即线端；一个为"E"，即地端；另一个为"G"，即屏蔽端（也叫保护环）。一般被测绝缘物体接在"L"、"E"之间，但当被测绝缘体表面严重漏电时，必须将被测物的屏蔽端或不需测量的部分与"G"端相连接。这样漏电流就经由屏蔽端"G"直接流回发电机的负端形成回路，而不再流过兆欧表的测量机构（流比计）。从根本上消除了表面漏电流的影响，特别应该注意的是测量电缆线芯和外表之间的绝缘电阻时，一定要接好屏蔽端"G"。因为当空气湿度大或电缆绝缘表面有污物时，其漏电流将很大，为防止被测物因漏电而对其内部绝缘测量所造成的影响，一般在电缆外表加一个金属屏蔽环用手机探测电线的方法，与兆欧表的"G"端相连。
用兆欧表测量电器设备的绝缘电阻时，一定要注意"L"和"E"端不能接反。正确的接法是："L"端接被测设备导体，"E"端与接地的设备外壳相连，"G"端接被测设备的绝缘部分。如果接反了"L"和"E"端，流过绝缘体内及表面的漏电流经外壳汇集到地，由地经"L"流进流比计，使"G"失去屏蔽作用而给测量带来较大误差。另外，因为"E"端内部引线同外壳的绝缘程度低于"L"端与外壳的绝缘程度，将兆欧表放在地上，采用正确的接线方式时教你几招快速测出电线电缆断点的最新检测方法!!，"E"端对仪表外壳和外壳对地的绝缘电阻相当于短路，不会造成测量误差；而当"L"与"E"接反时，"E"对地的绝缘电阻就会与被测绝缘电阻并联，使测量结果偏小，造成较大的误差。
